Ekspansi pipa sendi

Jenis Pipa Sambungan Ekspansi

Pipa sambungan ekspansi merupakan komponen penting dalam berbagai sistem perpipaan, dirancang untuk mengurangi dampak ekspansi dan kontraksi termal. Sambungan ini mengakomodasi pergerakan yang disebabkan oleh fluktuasi suhu, getaran, dan faktor eksternal lainnya, memastikan integritas dan umur panjang sistem perpipaan. Ada beberapa jenis sambungan ekspansi, masing-masing dirancang untuk aplikasi dan kondisi lingkungan tertentu.

• Sambungan Ekspansi Bellows

  Sambungan ekspansi bellows merupakan salah satu jenis yang paling banyak digunakan. Mereka terdiri dari satu atau lebih bellows logam, yang mengalami deformasi elastis untuk menyerap pergerakan pipa. Sambungan ini cocok untuk berbagai aplikasi, termasuk pipa uap, air, dan gas. Desainnya meminimalkan risiko kebocoran dan memberikan penahanan tekanan yang sangat baik, menjadikannya ideal untuk sistem bertekanan tinggi.

• Loop Pipa

  Loop pipa adalah jenis sambungan ekspansi lainnya. Mereka dirancang dengan menambahkan loop atau bagian melengkung ke dalam sistem perpipaan. Loop tersebut bertindak sebagai bagian fleksibel yang dapat mengembang atau berkontraksi tanpa memberi tekanan pada pipa atau peralatan di sekitarnya. Loop pipa umumnya digunakan dalam sistem perpipaan besar di mana ekspansi termal yang signifikan diharapkan. Mereka sangat efektif dalam instalasi horizontal, di mana ekspansi memanjang dapat menjadi sangat besar.

• Sambungan Ekspansi Offset

  Sambungan ekspansi offset dirancang khusus untuk mengatasi pergerakan lateral dalam sistem perpipaan. Mereka terdiri dari dua bagian bersudut yang dihubungkan oleh segmen lurus, menciptakan offset yang mengakomodasi perpindahan lateral. Sambungan ini bermanfaat dalam aplikasi di mana keselarasan perpipaan sangat penting, seperti dalam proses yang melibatkan distribusi fluida yang tepat. Dengan memungkinkan pergerakan lateral, sambungan ekspansi offset mencegah tekanan pada katup, pompa, dan komponen penting lainnya.

• Sambungan Karet Fleksibel

  Sambungan karet fleksibel, juga dikenal sebagai sambungan ekspansi, sangat penting dalam berbagai sistem perpipaan, terutama yang melibatkan pengangkutan fluida dan gas. Sambungan ini mengakomodasi ekspansi dan kontraksi termal, getaran, dan ketidaksejajaran, berkontribusi pada integritas dan umur panjang keseluruhan sistem perpipaan. Mereka biasanya terbuat dari senyawa karet berkualitas tinggi yang dirancang untuk menahan berbagai kondisi lingkungan, termasuk paparan kimia dan fluktuasi suhu.

• Sambungan Ekspansi Bellows Tunggal dan Ganda

  Sambungan ekspansi bellows tunggal dan ganda sangat penting dalam berbagai sistem perpipaan, terutama yang melibatkan pengangkutan fluida dan gas. Sambungan ini mengakomodasi ekspansi dan kontraksi termal, getaran, dan ketidaksejajaran, berkontribusi pada integritas dan umur panjang keseluruhan sistem perpipaan. Mereka biasanya terbuat dari senyawa karet berkualitas tinggi yang dirancang untuk menahan berbagai kondisi lingkungan, termasuk paparan kimia dan fluktuasi suhu.

Spesifikasi dan Perawatan Pipa Sambungan Ekspansi

• Bahan

  Logam: sambungan ekspansi stainless steel, carbon steel, dan alloy steel tahan lama dan cocok untuk aplikasi bertekanan tinggi dan suhu tinggi. Mereka tahan terhadap korosi dan cocok untuk berbagai industri, seperti minyak dan gas, pengolahan kimia, dan pembangkitan tenaga. Sambungan ekspansi logam memiliki rasio kekuatan-terhadap-berat yang tinggi. Mereka juga tahan terhadap korosi dan dapat digunakan dalam berbagai aplikasi. Kekurangannya, mereka mahal.

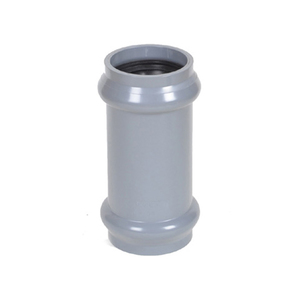

  Non-logam: Sambungan ini terbuat dari karet, plastik, atau bahan komposit. Mereka fleksibel dan dapat menyerap getaran. Sambungan ekspansi non-logam berguna dalam sistem perpipaan yang melibatkan fluida korosif atau membutuhkan fleksibilitas tinggi.

  Komposit: Sambungan ekspansi komposit menggabungkan bahan logam dan non-logam. Mereka dirancang untuk aplikasi khusus yang membutuhkan ketahanan terhadap korosi, fleksibilitas, dan kekuatan.

• Jenis

  Bellows: Bellows adalah jenis sambungan ekspansi yang paling umum. Mereka memiliki desain berlekuk yang fleksibel yang memungkinkan gerakan aksial, lateral, dan angular. Mereka cocok untuk aplikasi suhu tinggi dan tekanan tinggi.

  Ball Joint: Ball joint digunakan dalam aplikasi yang membutuhkan gerakan angular dan orbital. Mereka dapat mengakomodasi ketidaksejajaran dalam sistem perpipaan.

  Fleksibilitas: Sambungan ekspansi dirancang untuk menyerap getaran dan mengurangi tekanan pada pipa. Akibatnya, mereka dapat dengan mudah memperpanjang umur sistem perpipaan.

• Aplikasi

  Pembangkitan tenaga: Sambungan ekspansi digunakan dalam pipa uap dan gas untuk mengelola ekspansi dan kontraksi termal. Ini mencegah tekanan dan kerusakan pada sistem perpipaan.

  Air dan air limbah: Dalam pipa air dan air limbah, sambungan ekspansi mengelola perubahan suhu dan tekanan. Ini memastikan keandalan dan integritas sistem perpipaan.

  Minyak dan gas: Sambungan ekspansi digunakan dalam pipa untuk mengakomodasi ekspansi termal, perubahan tekanan, dan pergerakan pipa karena medan atau kekuatan eksternal. Mereka memastikan keselamatan dan efisiensi transportasi minyak dan gas.

  HVAC (Pemanasan, Ventilasi, dan Penyejuk Udara): Dalam saluran dan pipa HVAC, sambungan ekspansi mengelola ekspansi termal, getaran dari peralatan, dan perubahan aliran udara. Ini menjaga efisiensi dan keandalan sistem HVAC.

Memelihara sambungan ekspansi dalam pipa sangat penting untuk umur panjang dan kinerja optimalnya. Berikut adalah beberapa tips pemeliharaan umum:

• Inspeksi: Periksa secara teratur sambungan ekspansi untuk tanda-tanda keausan, kerusakan, atau kebocoran. Periksa tanda-tanda yang terlihat seperti retakan, robek, atau menggembung pada bellows. Periksa juga bagian logam untuk korosi, erosi, atau pitting.
• Keselarasan: Pastikan keselarasan sistem perpipaan yang benar untuk mengurangi tekanan pada sambungan ekspansi. Keselarasan yang tidak benar dapat menyebabkan kegagalan prematur.
• Pemantauan Getaran: Pantau getaran dalam sistem perpipaan. Getaran yang berlebihan dapat menyebabkan keausan dan robek pada sambungan ekspansi.
• Kebocoran Fluida: Periksa kebocoran fluida di sekitar sambungan ekspansi. Atasi kebocoran dengan segera untuk mencegah kerusakan pada sambungan dan pipa di sekitarnya.
• Pemantauan Suhu: Pantau suhu fluida yang mengalir melalui sambungan ekspansi. Variasi suhu ekstrem dapat memengaruhi kinerja sambungan.
• Jadwal Pemeliharaan: Tetapkan jadwal pemeliharaan rutin untuk sambungan ekspansi. Ikuti rekomendasi pabrikan untuk interval dan prosedur pemeliharaan.
• Penggantian: Sambungan ekspansi memiliki umur pakai terbatas. Rencanakan penggantian mereka berdasarkan penggunaan, keausan dan robek, dan rekomendasi pabrikan.

Cara Memilih Pipa Sambungan Ekspansi

Memilih sambungan ekspansi yang tepat untuk sistem pipa sangat penting untuk kinerja dan umur panjang optimal. Berikut adalah beberapa faktor utama yang perlu dipertimbangkan:

• Media yang dibawa oleh pipa: Jenis media yang dibawa oleh pipa penting saat memilih sambungan ekspansi. Ini karena media akan menginformasikan jenis bahan yang akan dipilih yang akan cocok untuk aplikasi tersebut. Misalnya, jika pipa membawa bahan korosif seperti bahan kimia, sambungan ekspansi logam yang terbuat dari stainless steel akan sesuai. Ini karena sambungan memiliki ketahanan yang tinggi terhadap korosi dan akan memastikan bahwa bahan kimia yang diangkut oleh pipa tidak bereaksi dengan logam.
• Suhu dan tekanan media dalam pipa: Suhu dan tekanan media dalam pipa akan menginformasikan jenis sambungan ekspansi yang akan digunakan. Ini karena, pada suhu dan tekanan tinggi, ada tekanan yang lebih besar dan perubahan volume yang lebih signifikan. Oleh karena itu, sambungan ekspansi yang dipilih harus dapat mengakomodasi tekanan dan tekanan tersebut.
• Ukuran pipa: Ukuran pipa merupakan pertimbangan penting saat memilih sambungan ekspansi. Ini karena ukuran sambungan ekspansi harus sama dengan ukuran pipa untuk memastikan kesesuaian yang tepat dan segel yang rapat.
• Tata letak pipa: Tata letak pipa juga merupakan pertimbangan penting saat memilih sambungan ekspansi. Ini karena jenis sambungan yang dipilih akan dipengaruhi oleh orientasi pipa dan ruang yang tersedia untuk instalasi.

Cara DIY dan Mengganti Pipa Sambungan Ekspansi

Mengganti sambungan ekspansi dalam pipa adalah proses yang mudah yang dapat dilakukan dengan hanya beberapa alat. Sebelum memulai proses, penting untuk memastikan bahwa jenis sambungan ekspansi yang sama sedang diganti. Berikut adalah panduan langkah demi langkah tentang cara mengganti sambungan ekspansi pipa.

Alat yang dibutuhkan

• Kunci pas
• Obeng
• Tang
• Pisau serbaguna
• Kacamata pengaman
• Sambungan ekspansi baru

Panduan langkah demi langkah

• 1. Matikan Sistem: Sebelum melakukan apa pun, matikan sistem yang terhubung ke pipa. Ini akan menghilangkan tekanan atau aliran yang mungkin ada di pipa.
• 2. Isolasi Pipa: Gunakan metode yang sesuai untuk mengisolasi sambungan ekspansi pipa di kedua ujungnya. Ini mungkin termasuk menutup katup atau saluran pembuangan untuk mencegah fluida mengalir melalui pipa.
• 3. Lepaskan Sambungan Ekspansi Lama: Gunakan kunci pas atau obeng untuk melepaskan baut atau pengencang yang menahan sambungan ekspansi di tempatnya. Setelah longgar, lepaskan sambungan ekspansi lama dari pipa dengan hati-hati.
• 4. Siapkan Pipa: Bersihkan permukaan pipa tempat sambungan ekspansi baru akan dipasang. Pastikan tidak ada ujung yang kasar atau kotoran yang dapat memengaruhi segel.
• 5. Pasang Sambungan Ekspansi Baru: Tempatkan sambungan ekspansi baru ke pipa, memastikan bahwa itu sejajar dengan flensa atau fitting. Gunakan baut atau pengencang untuk mengamankan sambungan ekspansi ke pipa, berhati-hatilah untuk tidak mengencangkannya terlalu kencang.
• 6. Periksa Keselarasan yang Tepat: Setelah sambungan ekspansi terpasang, periksa apakah pipa dan sambungan ekspansi sejajar dengan benar. Sesuaikan jika perlu untuk memastikan kesesuaian yang rapat.
• 7. Hubungkan Kembali Pipa: Setelah puas dengan keselarasannya, hubungkan kembali sambungan ekspansi pipa ke pipa atau sistem yang berdekatan. Buka katup atau saluran pembuangan yang ditutup selama proses isolasi.
• 8. Nyalakan Sistem: Sebelum menyalakan sistem, periksa kembali apakah tidak ada kebocoran atau masalah dengan sambungan ekspansi baru. Setelah puas, nyalakan sistem dan periksa suara atau getaran abnormal.

Tanya Jawab

T1. Di mana sambungan ekspansi dipasang?

J1. Sambungan ekspansi dipasang pada titik-titik pergerakan signifikan atau perubahan kondisi, seperti ujung pipa, tikungan, tee, dan di dekat sumber panas atau wastafel.

T2. Apakah sambungan ekspansi bebas perawatan?

J2. Tidak, meskipun sambungan ekspansi dirancang untuk melakukan fungsi tertentu, mereka membutuhkan inspeksi rutin dan, jika perlu, pemeliharaan untuk memastikan kinerja optimal dan umur panjang.

T3. Apa tanda-tanda sambungan ekspansi yang gagal?

J3. Tanda-tanda sambungan ekspansi yang gagal dapat mencakup kerusakan yang terlihat, kebocoran, peningkatan getaran dan kebisingan, ketidaksejajaran pipa, dan penurunan kinerja sistem.

T4. Dapatkah bahan apa pun digunakan untuk sambungan ekspansi?

J4. Meskipun mungkin untuk menggunakan berbagai bahan untuk sambungan ekspansi, penting untuk memilih bahan yang kompatibel dengan fluida yang diangkut dalam pipa dan persyaratan keseluruhan sistem.
