Pemancar optik catv tx

Jenis-Jenis Transmitter Optik CATV

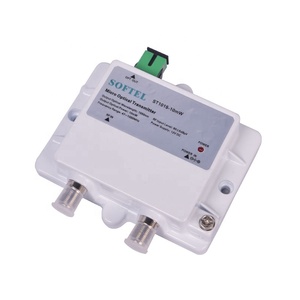

Sebuah transmitter optik CATV TX adalah perangkat yang mengubah sinyal elektrik menjadi sinyal optik yang dapat ditransmisikan oleh kabel serat optik. Transmitter jenis ini sangat penting untuk menyebarkan televisi kabel (CATV) melintasi jarak jauh menggunakan serat optik. Serat optik memiliki banyak keuntungan dan dirancang untuk mengurangi kehilangan sinyal serta meningkatkan kualitas gambar, yang mencakup atenuasi yang lebih rendah dan bandwidth yang lebih besar. Mereka juga memiliki kemampuan untuk membawa banyak saluran secara bersamaan. Berikut adalah beberapa jenis yang tersedia.

• Transmitter Diode Laser

  Transmitter yang menggunakan diode laser untuk menghasilkan sinyal optik dikenal sebagai transmitter diode laser. Dalam hal ini, diode laser adalah perangkat semikonduktor yang memancarkan cahaya monokromatik ketika arus listrik mengalir melaluinya. Mereka bekerja dengan baik untuk sistem yang membutuhkan transmisi jarak jauh karena kemampuan kehilangan rendah, daya tinggi, dan rentang panjang gelombang yang luas.

• Transmitter Light Emitting Diode (LED)

  Transmitter LED, di sisi lain, menggunakan diode pemancar cahaya untuk menghasilkan sinyal optik untuk transmisi jarak pendek. LED adalah sumber cahaya semikonduktor yang bekerja dengan baik untuk jarak pendek karena lebih terjangkau dan mengkonsumsi lebih sedikit daya daripada transmitter laser.

• Transmitter Analog

  Transmitter analog ini mengirimkan sinyal TV analog konvensional melalui kabel serat optik. Mereka memodulasi sinyal analog ke gelombang cahaya, yang kemudian ditransmisikan oleh serat optik. Transmitter analog bekerja dengan baik untuk aplikasi di mana infrastruktur analog saat ini harus dipertahankan.

• Transmitter Digital

  Transmitter digital mentransmisikan sinyal televisi digital melalui kabel serat optik. Mereka mengonversi sinyal digital ke format yang dapat ditransmisikan melalui serat optik dan kemudian mengonversinya kembali ke bentuk aslinya di ujung penerima. Transmitter digital memiliki beberapa keuntungan dibandingkan transmitter analog, termasuk kualitas gambar yang superior, bandwidth yang lebih besar, dan kemampuan untuk mentransmisikan banyak saluran secara bersamaan.

• Panjang Gelombang

  Transmitter panjang gelombang adalah transmitter yang memiliki panjang gelombang berbeda untuk pabrikan yang berbeda. Transmitter dengan panjang gelombang yang lebih panjang lebih disukai dan memiliki daya penetrasi, misalnya, 1550 nm, daripada yang memiliki panjang gelombang yang lebih pendek seperti 850/1300nm. Transmitter ini penting karena memungkinkan transmisi sinyal optik yang jernih melalui kabel serat optik.

Fitur dan Fungsi

Transmitter optik mengirimkan sinyal cahaya yang dimodulasi oleh sinyal RF atau CATV untuk transmisi melalui kabel serat optik. Fitur umum dari transmitter optik meliputi:

• Jenis Modulasi

  Modulasi analog dapat menggunakan modulasi frekuensi (FM) atau modulasi amplitudo (AM), sedangkan modulasi digital dapat didasarkan pada On-Off Keying (OOK), Pulse-Width Modulation (PWM), Pulse-Position Modulation (PPM), atau Format Digital yang Didukung. Sebagian besar sistem rumah/pengguna menggunakan FM/AM untuk sinyal CATV dan OOK untuk transmisi digital.

• Rentang Panjang Gelombang yang Luas

  Transmitter idealnya harus mencakup rentang panjang gelombang yang luas yang sesuai dengan jendela transmisi kehilangan rendah serat (misalnya, 850 nm, 1310 nm, 1550 nm). Ini memungkinkan kompatibilitas dengan berbagai jenis serat optik dan memastikan transmisi sinyal yang efisien.

• Tingkat Daya Keluaran

  Tingkat ini harus cukup untuk mengatasi kehilangan apa pun di serat optik dan komponen tambahan seperti konektor, sambungan, dan coupler untuk memastikan penerimaan sinyal yang andal di ujung penerima. Selain itu, daya keluaran harus memadai untuk transmisi jarak jauh tanpa degradasi atau distorsi sinyal yang signifikan.

• Kedalaman Modulasi dan Rentang Frekuensi

  Ini memastikan kompatibilitas dengan sinyal yang akan ditransmisikan dan memberikan kinerja yang diinginkan dalam hal kualitas sinyal dan distorsi. Kedalaman modulasi mengacu pada variasi maksimum dalam daya keluaran optik, sedangkan rentang frekuensi mencakup frekuensi di mana modulasi dapat terjadi.

• Impedansi Keluaran RF dan Optik yang Rendah

  Nilai impedansi keluaran RF dan optik yang rendah memungkinkan koneksi langsung ke komponen lain dalam sistem transmisi tanpa memerlukan jaringan atau adaptor pencocokan tambahan. Ini memfasilitasi integrasi transmitter yang mulus dengan perangkat lain dan membantu meminimalkan kehilangan atau distorsi sinyal pada interkoneksi.

• Rentang Suhu dan Tegangan Catu Daya

  Transmitter dirancang untuk beroperasi dalam rentang suhu tertentu yang dihadapi dalam lingkungan instalasi tipikal (misalnya, CATV di luar ruangan/transit). Unit juga harus mengakomodasi tegangan catu daya standar yang digunakan dalam sistem telekomunikasi.

• Transmitter Digital Catv

  Model transmitter dapat mencakup transmitter digital CATV yang mengonversi sinyal video dan data digital menjadi sinyal optik untuk transportasi melalui kabel serat optik, serta Transmitter Format Sinyal Lainnya yang mungkin termasuk transmitter digital yang mendukung berbagai format sinyal, seperti IPTV, VoIP, atau transmisi data, memberikan fleksibilitas untuk aplikasi yang berbeda.

• Kemampuan Multisaluran

  Beberapa transmitter memiliki kemampuan untuk mentransmisikan banyak saluran secara bersamaan, dalam satu panjang gelombang atau melalui panjang gelombang yang berbeda. Ini memungkinkan agregasi banyak saluran CATV atau sumber sinyal lainnya ke satu serat optik, meningkatkan kapasitas dan mengurangi kebutuhan infrastruktur.

Skenario Transmitter Optik CATV TX

Modul transmitter optik CATV sangat penting untuk berbagai aplikasi di bidang distribusi televisi kabel dan sekitarnya. Berikut adalah beberapa skenario penggunaan utama di mana transmitter ini memainkan peran penting:

• Penyiaran Televisi Kabel

  Mereka dikenal karena modulasi dan transmisi sinyal CATV untuk dikonversi menjadi sinyal optik dan ditransmisikan melalui kabel serat optik ke banyak titik distribusi, seperti headend atau situs hub. Ini memungkinkan pengiriman sinyal televisi kabel berkualitas tinggi ke pelanggan melalui jarak jauh, terutama di area di mana kabel koaksial tradisional sulit dipasang.

• Distribusi Layanan Broadband

  Selain sinyal CATV, transmitter optik juga dapat mentransmisikan aliran data lainnya, seperti data Protokol Internet (IP), untuk menyediakan layanan internet broadband. Ini memungkinkan transmisi simultan sinyal CATV dan data internet melalui infrastruktur serat optik yang sama, memfasilitasi konvergensi layanan dan menyediakan layanan broadband ke pelanggan kabel.

• Transmisi Jarak Jauh

  Operator televisi kabel menggunakan transmitter optik ini untuk mengirimkan sinyal melalui jarak jauh tanpa degradasi atau kehilangan sinyal. Serat optik mendukung transmisi jarak jauh dengan atenuasi minimal, menjadikannya cocok untuk koneksi jaringan kabel antar kota atau bahkan antar negara. Transmitter optik membantu memperluas cakupan jaringan televisi kabel dan menghubungkan daerah terpencil.

• Distribusi Sinyal ke Banyak Lokasi

  Transmitter optik dapat membagi sinyal optik sehingga satu transmitter dapat mendistribusikan sinyal ke banyak titik penerima secara bersamaan. Ini berguna ketika satu sinyal optik perlu didistribusikan ke beberapa area atau untuk memiliki titik penerima cadangan jika titik penerima utama gagal.

• Integrasi Layanan Tambahan

  Selain sinyal CATV, beberapa transmitter optik juga memiliki fungsi untuk memodulasi dan mentransmisikan sinyal lain, seperti sinyal telepon serat optik (VoIP) dan data telemetri. Ini memungkinkan penggabungan banyak layanan, termasuk video, suara, dan data, melalui satu serat optik, sehingga memperkaya layanan yang dapat diberikan kepada pelanggan.

• Penyiaran Sinyal Digital dan High-Definition

  Untuk memenuhi kebutuhan analitik konten digital dan high-definition (HD), transmitter optik dapat memodulasi dalam sinyal digital dan HD dan mengonversinya menjadi sinyal optik untuk transmisi. Ini memungkinkan pengiriman konten digital dan HD berkualitas tinggi ke pelanggan melalui kabel serat optik, meningkatkan kualitas program televisi yang ditransmisikan.

Memilih Transmitter Optik CATV

Menemukan transmitter terbaik untuk jaringan kabel bisa jadi sulit. Berikut adalah beberapa hal yang perlu diingat untuk membantu mengevaluasi berbagai pilihan yang tersedia.

• Keandalan & penyediaan output RF optimal: Penting untuk memiliki transmitter optik yang andal yang dapat memberikan output RF optimal. Transmitter optik CATV dengan diode laser optik yang dapat menahan level daya RF tinggi lebih disukai.
• Panjang gelombang: Pilihan panjang gelombang tergantung pada peralatan lain dalam jaringan dan distribusi saluran. 1310 nm, 1490 nm, dan 1550 nm adalah beberapa panjang gelombang standar untuk transmisi hilir.
• Daya: Daya keluaran transmitter optik adalah parameter penting yang akan menentukan seberapa jauh sinyal dapat dikirim melalui serat dan berapa banyak daya yang dibutuhkan untuk mencapai penerima optik. Transmitter daya yang lebih tinggi akan memiliki lebih banyak daya untuk mencapai node yang jauh, tetapi mungkin lebih mahal. Saat membelinya, penting untuk menganalisis biaya dan apa yang dapat dihemat dalam panjang kabel dan amplifikasi.
• Jumlah Input: Berapa banyak sumber input yang akan ditransmisikan? Sumber input berkisar dari satu hingga tiga, tetapi jika lebih, pertimbangkan model multisaluran. Penting untuk mengevaluasi kemampuan multiplexing, yang berarti bahwa lebih banyak saluran dapat digabungkan menjadi satu secara optik.
• Transmisi simultan: Transmisi simultan mengacu pada kemampuan untuk mentransmisikan beberapa sinyal secara bersamaan dengan bandwidth yang lebar. Transmitter CATV lebih disukai untuk mencapai kemampuan ini.
• Diode laser dan modulator: Diode laser dan modulator adalah bagian penting dari transmitter. Modulator yang baik dapat secara langsung memengaruhi rasio sinyal terhadap noise, jadi penting untuk memilih modulator yang dapat memberikan SNR (rasio sinyal terhadap noise) yang diinginkan untuk sistem yang andal dan dioptimalkan. Penting juga untuk menentukan apakah modulator memiliki fitur pra-penekanan dan pasca-penekanan untuk meningkatkan kinerja sistem.

Tanya Jawab

T: Apa perbedaan antara transmitter CATV dan transmitter serat optik?

J: Transmitter CATV adalah jenis transmitter optik khusus yang dirancang untuk aplikasi televisi kabel. Ia mengambil beberapa sinyal frekuensi radio (RF) dan mengonversinya menjadi satu sinyal optik untuk transmisi melalui kabel serat optik. Di sisi lain, transmitter serat optik umum mengonversi sinyal elektrik menjadi sinyal optik untuk transmisi melalui serat optik. Sementara semua transmitter serat optik termasuk laser atau LED sebagai sumber cahaya, transmitter CATV secara khusus menargetkan layanan televisi kabel dengan banyak input RF biasanya dari headend atau sumber satelit yang dikompresi ke satu mode transportasi yang sering menggunakan multiplexing pemisahan panjang gelombang (WDM).

T: Apa perbedaan antara transmitter CATV dan transmitter serat optik?

J: Transmitter CATV adalah jenis transmitter optik khusus yang dirancang untuk aplikasi televisi kabel. Ia mengambil beberapa sinyal frekuensi radio (RF) dan mengonversinya menjadi satu sinyal optik untuk transmisi melalui kabel serat optik. Di sisi lain, transmitter serat optik umum mengonversi sinyal elektrik menjadi sinyal optik untuk transmisi melalui serat optik. Sementara semua transmitter serat optik termasuk laser atau LED sebagai sumber cahaya, transmitter CATV secara khusus menargetkan layanan televisi kabel dengan banyak input RF biasanya dari headend atau sumber satelit yang dikompresi ke satu mode transportasi yang sering menggunakan multiplexing pemisahan panjang gelombang (WDM).

T: Seberapa jauh transmitter optik CATV dapat mengirimkan sinyal?

J: Jarak yang dapat dikirimkan oleh transmitter optik CATV tergantung pada beberapa faktor, termasuk sensitivitas penerima, jenis serat, panjang gelombang, dan kondisi lingkungan. Umumnya, dengan praktik desain yang baik, kabel serat optik single-mode secara teoritis dapat mentransmisikan sinyal hingga 100 kilometer (km) atau lebih lama sementara serat multimode biasanya memiliki rentang yang terbatas hanya beberapa ratus meter. Untuk memperluas jarak transmisi lebih jauh dan menjaga kualitas sinyal, repeater atau penguat mungkin diperlukan di sepanjang jalur optik.

T: Bagaimana cara menyiapkan sistem transmitter optik CATV?

J: Untuk menyiapkan sistem seperti itu, pertama-tama hubungkan sumber sinyal CATV (seperti antena atau kotak kabel) ke input RF transmitter. Selanjutnya, hubungkan port output optik transmitter ke kabel serat optik yang menuju lokasi yang diinginkan di ujung lain yang dipasang penerima optik (misalnya, konverter serat ke CATV). Terakhir, pastikan semua komponen dihidupkan dan dikonfigurasi dengan benar, memantau level dengan meter RF atau alat uji CCTV yang sesuai. Sesuaikan pengaturan sesuai kebutuhan untuk kinerja maksimum berdasarkan dokumentasi yang diberikan oleh pabrikan peralatan yang terpasang. Pecahkan masalah koneksi jika sinyal tidak muncul di tujuan untuk memastikan instalasi sistem yang berhasil.

T: Apakah ada kekhawatiran keselamatan saat menggunakan transmitter optik CATV?

J: Saat menggunakan transmitter optik CATV, kekhawatiran keselamatan harus dipertimbangkan, karena perangkat tersebut menggunakan teknologi laser untuk transmisi sinyal. Tindakan pencegahan berikut diperlukan: selalu hindari paparan langsung mata terhadap output laser, karena dapat menyebabkan kerusakan retina yang serius. Penting juga untuk menggunakan pelindung mata/filter yang sesuai saat bekerja di sekitar serat atau laser hidup. Lebih lanjut, seseorang tidak boleh melihat ke ujung konektor yang terbuka dari kabel patch serat; jika seseorang secara tidak sengaja melakukannya, memastikan mata mereka sejajar dengan sisi output kabel bukannya menghadap ke permukaan ujung membantu meminimalkan risiko potensial dari laser berbahaya di port. Menutup dengan benar ujung-ujung serat dengan colokan atau pelindung dummy mengurangi kemungkinan menghadapi sinar cahaya berbahaya yang dihasilkan oleh serat ini.
