Mesin ini adalah shandong hite alat mesin cnc co., LTD. Produksi peralatan baru, lengkap dengan kekakuan tinggi desain struktur, dapat diandalkan presisi stabilitas dan retensi fasilitas Lengkap bagian desain mengadopsi modular standarisasi tingkat tinggi, memiliki kompatibilitas yang baik, kualitas stabil, mesin canggih desain alat, kinerja yang handal, mudah operasi, Perawatan yang mudah. Pada saat yang sama mesin adalah perusahaan saya diperkenalkan dan mencerna penyerapan Eropa desain canggih dan Teknologi, mesin memiliki tinggi bingkai kaku desain struktur, sehingga tidak hanya memiliki kuat kemampuan pemotongan, tapi juga bisa memenuhi bagian presisi tinggi pengolahan.
ikhtisar
Rincian cepat
- Tabel Ukuran (Mm):
-
500*500
- Jumlah Sumbu:
-
3, 4
- Meja Perjalanan (X) (Mm):
-
1000
- Meja Perjalanan (Y) (Mm):
-
800
- Kondisi:
-
Baru
- Jumlah Spindle:
-
Single
- Jenis:
-
Horizontal
- Dimensi (l * w * h):
-
5570*5180*3910mm
- Berat (T):
-
17 T, 17 T
- Sistem Pengendalian:
-
Fanuc, Mitsubishi, Siemens
- Meja Perjalanan (Z) (Mm):
-
1100
- Akurasi Posisi (Mm):
-
± 0.0075
- Pengulangan (X/Y/Z) (Mm):
-
± 0.005
- Rentang Spindle Kecepatan (Rpm):
-
50 - 6000 rpm m r.p.m
- Motor Spindle Daya (KW):
-
15/18.5
- Max Meja Beban (Kg):
-
1200 kg
- Minimum Waktu Perubahan Alat (S):
-
2
- Alat Kapasitas Majalah:
-
24, 32, 40
- Jual Kunci Poin:
-
Produktivitas Yang Tinggi
- Garansi:
-
1 Tahun
- Purna jual layanan yang disediakan:
-
Dukungan Online, Video Dukungan Teknis, Bidang Instalasi, Commissioning dan Pelatihan, Bidang Pemeliharaan dan Perbaikan Layanan
- Tempat asal:
-
Shandong, China
- Nama merek:
-
HAITE
- Sertifikasi:
-
ISO9001 \ OHSAS18001 \ ISO14001, ISO9001 \ OHSAS18001 \ ISO14001
- Tegangan:
-
220V/380V, 220V/380V
- Berlaku Industri:
-
Pabrik, Retail, Suku Cadang Mobil
- Setelah Layanan Garansi:
-
Video Dukungan Teknis, Dukungan Online
- Layanan Lokal Lokasi:
-
Tidak Ada
- Showroom Lokasi:
-
Tidak Ada
- Pemasaran Tipe:
-
Biasa Produk
- Mesin Test Report:
-
Melihat
- Video Keluar Inspeksi:
-
Melihat
- Garansi dari Komponen Inti:
-
1 Tahun
- Komponen Inti:
-
Motor
- Spindle hidung ke permukaan meja:
-
150-1250mm
- Dimensi (L * W * H):
-
5570*5180*3910mm
- Meja Perjalanan (Y) (mm):
-
800
- Rentang Spindle Kecepatan (rpm):
-
50 - 6000 rpm
- Motor Spindle Daya (kW):
-
15/18.5
- Max Meja Beban (kg):
-
1200
Kemampuan pasokan
- Kemampuan pasokan:
- 50 Set/Sets per Month
Pengemasan & Pengiriman
- Rincian Kemasan
- STANDAR EKSPOR KEMASAN LAYAK LAUT
- Pelabuhan
- QINGDAO
- Contoh Gambar:
-
- Waktu Pemenuhan Pesanan: :
-
Kuantitas(Sets) 1 - 5 6 - 10 11 - 20 >20 Estimasi Waktu (hari) 45 50 60 Dapat dinegosiasikan
Deskripsi Produk

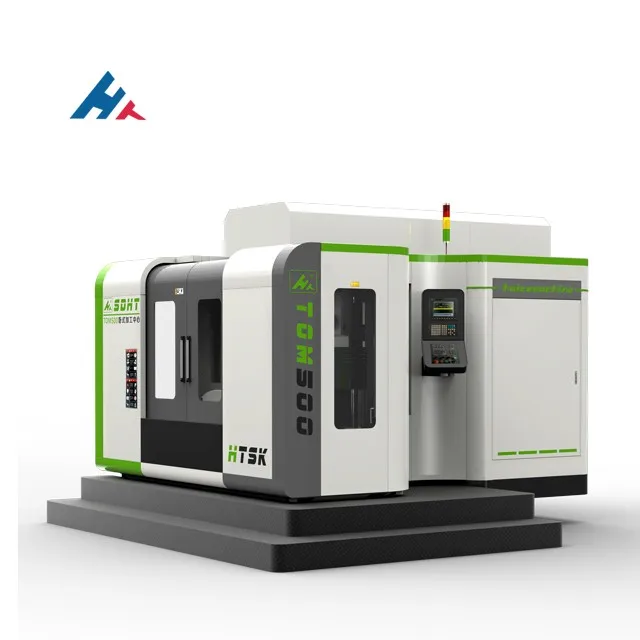

Cnc Horizontal machining center
Cnc Horizontal machining center untuk penggilingan/TOM500 terutama terdiri dari bagian dari spindle sekrup sistem pelumasan, sistem pendingin, kontrol numerik panel operasi dan sistem kontrol elektronik.
Hal ini terutama digunakan dalam industri berat, seperti pesawat, mobil, kapal dan industri berat lainnya. Ini terutama proses besar dan kompleks benda kerja, seperti pesawat balok rentang dan beberapa bagian dari mesin besar.
Dalam kata, cnc Horizontal machining center adalah besar alat alat mesin dirancang untuk pengolahan kompleks yang besar, cocok untuk berbagai industri, terutama bagian besar.
SPESIFIKASI UNTUK 1580A GABTRY MACHINING CENTER | ||||
Meja | NC tabel rotary | NRT-500H | ||
Ukuran meja | 500*500mm | |||
Max rotary diameter benda kerja | 500*500mm | |||
Tinggi meja (horizontal) | 300mm | |||
Max meja beban | 1200kg | |||
Max kecepatan meja | 11.1rpm | |||
Slot T qty-lebar | 5-18mm | |||
Spindle | Kecepatan Spindle | 6000 rpm | ||
Jarak poros spindle untuk meja | 0-700mm | |||
Spindle hidung ke permukaan meja | 150-1150mm | |||
Spindle | BT50 | |||
Daya motor utama | 15/18.5kw | |||
Box way | X sumbu | 1000mm | ||
Y sumbu | 800mm | |||
Z sumbu | 1100mm | |||
Sumbu X/Y cepat pakan | 24m/menit | |||
Sumbu Z cepat pakan | 12m/menit | |||
Cutting kecepatan pakan | 0-6000mm/menit | |||
Alat otomatis changer | Alat changer tipe | Disc type/jenis topi (jenis lengan opsional) | ||
Alat standar Nomor | 24/32/40pcs | |||
Maksimum diameter alat | Kosong Φ 120/penuh alat Φ 80 | |||
Maksimum panjang alat | 300mm | |||
Maksimum alat berat | 7kg | |||
Akurasi | Pengindeksan sudut | 1 °/5 °/0.001 ° | ||
Indeks Akurasi | ± 2/± 2/15 | |||
Akurasi berulang pengindeksan | ± 1/± 1/12 | |||
Akurasi posisi | 300mm/± 0.0075mm | |||
Akurasi berulang positioning | 300mm/± 0.006mm | |||
Berat dan Ukuran | Berat bersih | 16000kg | ||
Secara keseluruhan Dimensi | 5570*5180*3910mm | |||
Keuntungan
Tujuan
CNC horizontal mesin listrik, hidrolik dan teknologi canggih di salah satu pengolahan mekanik, terutama digunakan untuk pesawat, permukaan dan pengolahan lubang. Banyak digunakan dalam pembuatan mekanik industri semua jenis papan, kotak rak dan kompleks lainnya bagian kasar mesin halus, Alat alat mesin dapat mencapai meja gerakan kiri dan kanan (sumbu X), meja maju dan mundur gerakan dan gerakan vertikal (Y) spindle kotak tiga sumbu linkage. Hal ini dapat digunakan untuk penggilingan membosankan, pengeboran rigid mengetuk, reaming dan countersinking kotak jenis benda kerja.
Sertifikasi
Gambar terperinci
Fitur utama

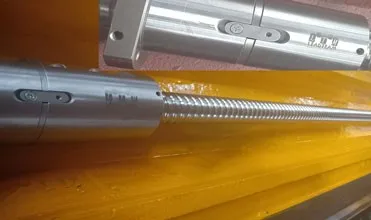

Nama:Panduan Screw
Merek:DISK
Asli:Taiwan
Panduan screw adalah Taiwan DISK C3 presisi tinggi dengan kekuatan tinggi ball screw. Memastikan akurasi posisi dan mengulangi akurasi posisi alat alat mesin.
Suku Cadang mesin

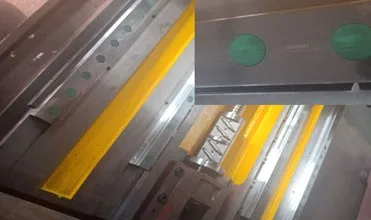

Nama:Rel Panduan linier
Merek:HIWIN
Asli:Taiwan
X/Y/Z sumbu rel panduan linier semua menggunakanAsli Taiwan HIWIN heavy-duty roller lurus panduan raiL mungkin Memuaskan pelanggan kecepatan, presisi tinggi.
Fitur utama

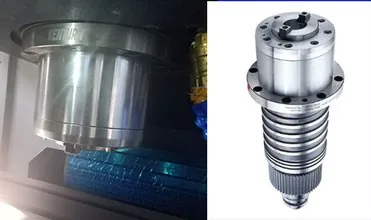

Nama:Spindle
Merek:KENTURN
Asli:Taiwan
Spindle MENGGUNAKAN P4 super spindle presisi dengan kecepatan standar untuk 8000rmp
Fitur utama

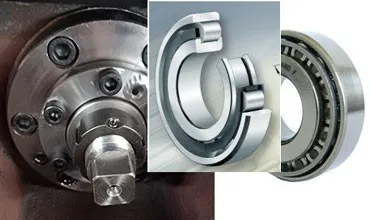

Nama:Bearing
Merek:FAGAsli:Jerman
Jerman FAG cylindrical roller bearings tinggi kaku dan dapat mendukung beban radial yang tinggi, dan karena kandang mereka lebih cocok untuk kecepatan tinggi dari beban penuh desain.
Fitur utama

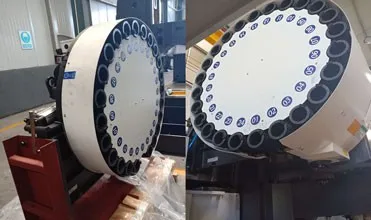

Nama:ATC
Merek:SANTET
OKaku:Taiwan
Taiwan SANTET disc jenis alat otomatis changer.
Lengan mekanik alat perubahan point-to-point alat perubahan hanya 1.9 detik

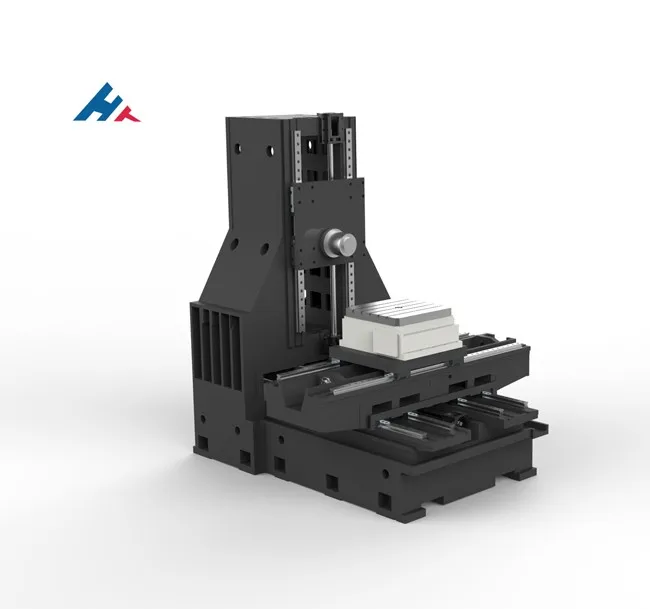

Mesin Tubuh
Nama:Besi cor paduan mesin tubuh
YangMesin tubuh mengadopsi besi cor paduan sekunder temperingUntuk memastikan stabilitas dan keandalan tubuh dan secara efektif mencegah deformasi tubuh

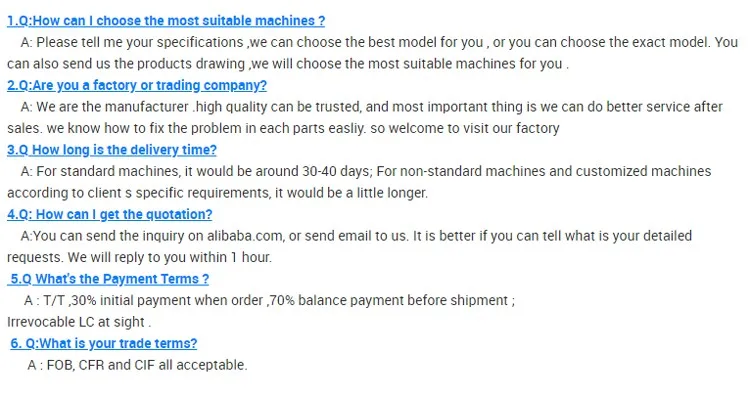

FAQ
Informasi Perusahaan
Layanan kami
Layanan Pra-penjualan
* Pertanyaan dan dukungan konsultasi.
* Contoh pengujian dukungan.
* Lihat Pabrik kami.
Layanan Purna jual
* Pelatihan cara instalasi mesin, cara menggunakan mesin pelatihan.
* Insinyur tersedia untuk layanan mesin di luar negeri.
Packing & Pengiriman
Kemasan | ||
Ukuran | 5570(L)* 5180(W)* 3910(D) | |
Berat | 16T | |
Rincian kemasan | Paket normal adalah kotak kayu (Ukuran: L * W * H). Jika ekspor ke negara-negara Eropa, kotak kayu akan difumigasi. Jika wadah terlalu tigher, kami akan menggunakan pe film untuk kemasan atau paket sesuai dengan permintaan pelanggan khusus. | |
