Gear wedge

Jenis-Jenis Gear Bajang

Gear bajang merupakan jenis transmisi mekanis yang menggunakan gigi berbentuk baji untuk mengirimkan tenaga antar poros. Ciri khas gear bajang adalah aksi baji yang terjadi ketika gigi saling bersinggungan. Hal ini menghasilkan koneksi yang kuat dan tidak slip, sangat efisien untuk mentransfer torsi dan tenaga. Berikut adalah deskripsi detail dari berbagai jenisnya.

• Gear Bajang Spur: Gear ini memiliki gigi yang lurus dan sejajar dengan sumbu gear. Gigi-gigi tersebut berbentuk baji, membentuk profil segitiga ketika dilihat dalam penampang. Ketika dua gear bajang spur saling berhubungan, gigi-gigi berbentuk baji mereka saling mengunci untuk membentuk koneksi yang kuat dan tidak slip. Desain ini sederhana dan efektif untuk mengirimkan tenaga antara poros yang sejajar. Gear bajang spur umumnya digunakan dalam aplikasi yang membutuhkan transmisi torsi tinggi dan di mana ruang terbatas.
• Gear Bajang Helical: Gear bajang helical memiliki gigi yang miring pada sudut terhadap sumbu gear. Penataan helical ini memungkinkan gigi-gigi terhubung dengan lebih halus dibandingkan dengan gear bajang spur, sehingga menghasilkan operasi yang lebih senyap dan distribusi beban yang lebih baik. Gigi-gigi berbentuk baji tetap memberikan koneksi yang tidak slip. Gear bajang helical cocok untuk aplikasi di mana pengurangan kebisingan dan pengoperasian yang halus penting, seperti dalam transmisi otomotif dan mesin industri.

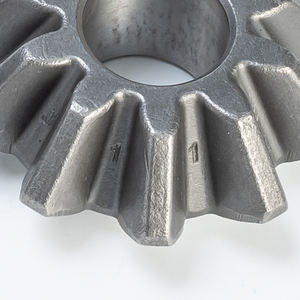

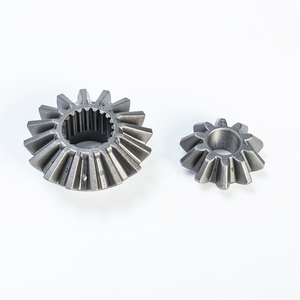

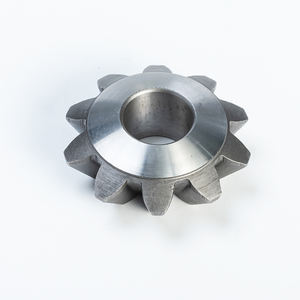

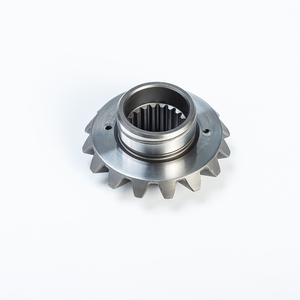

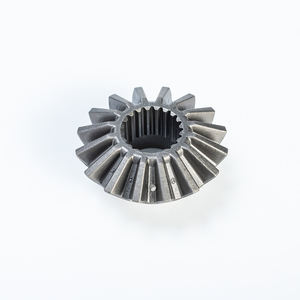

• Gear Bajang Bevel: Gear bajang bevel memiliki susunan gigi yang miring, biasanya pada permukaan kerucut. Gigi-gigi tersebut tetap berbentuk baji, sehingga memungkinkan transmisi tenaga yang efisien antara poros yang tegak lurus satu sama lain. Gear bajang bevel digunakan dalam aplikasi di mana arah transmisi tenaga perlu diubah, seperti pada diferensial gear di mobil dan berbagai komponen mesin.
• Gear Bajang Hypoid: Gear bajang hypoid mirip dengan gear bajang bevel, tetapi gigi-giginya disusun dengan cara yang sedikit berbeda. Pinion (gear yang lebih kecil) diimbangi dari sumbu gear ring (gear yang lebih besar), sehingga menghasilkan operasi yang lebih halus dan kapasitas beban yang lebih tinggi. Gear bajang hypoid umumnya digunakan pada diferensial otomotif dan mesin berat di mana torsi tinggi dan pengoperasian yang halus diperlukan.
• Gear Bajang Rak dan Pinion: Sistem ini mengubah gerakan rotasi menjadi gerakan linier menggunakan pinion (gear kecil) dengan gigi berbentuk baji yang saling berhubungan dengan rak linier yang memiliki alur berbentuk baji. Desain ini efektif untuk aplikasi yang membutuhkan gerakan linier yang presisi, seperti dalam mekanisme kemudi dan aktuator linier.
• Gear Bajang Planetary: Gear ini terdiri dari gear matahari pusat, gear planet yang berputar di sekitar gear matahari, dan gear ring luar. Gigi-gigi berbentuk baji memberikan koneksi yang kuat antara gigi-gigi. Desain ini memungkinkan konstruksi yang ringkas dan transmisi torsi tinggi, sehingga cocok untuk aplikasi seperti transmisi otomatis pada kendaraan dan berbagai mesin industri di mana ruang terbatas tetapi kinerja tinggi diperlukan.
• Gear Bajang Angular: Gear bajang angular memiliki gigi yang diatur pada sudut terhadap sumbu gear, biasanya dalam bentuk V atau chevron. Desain bersudut ini memungkinkan transmisi tenaga yang efektif antara poros yang diorientasikan pada sudut satu sama lain. Gear bajang angular sering digunakan dalam aplikasi seperti penggerak mesin perkakas dan mekanisme pengindeksan di mana pemosisian sudut yang presisi diperlukan.

Desain Gear Bajang

Gear bajang dibuat dengan mempertimbangkan beberapa elemen desain penting. Elemen-elemen ini bekerja bersama untuk memastikan transmisi tenaga yang efektif, meminimalkan slip, dan menjaga cengkeraman yang kuat antara gear dan komponen yang digerakkan.

• Desain Gear

  Desain gear bajang terdiri dari gigi-gigi gear, yang berbentuk seperti baji. Desain ini memungkinkan keterlibatan bertahap yang meningkat seiring meningkatnya beban pada gear. Gigi-gigi biasanya berbentuk trapesium atau segitiga pada penampang, memberikan fitur penguncian sendiri yang mencegah gerakan mundur di bawah beban. Gigi-gigi diatur dalam pola helical atau lurus, tergantung pada aplikasi dan kebutuhan beban tertentu. Gigi helical memberikan pengoperasian yang lebih halus dan senyap dibandingkan dengan gigi lurus.

• Bahan dan Konstruksi

  Gear bajang biasanya dibuat dari baja berkekuatan tinggi atau bahan paduan. Ini memberi mereka kekuatan dan ketahanan yang diperlukan untuk menahan beban dan tekanan berat. Beberapa gear juga dapat dikeraskan permukaannya atau dilapisi untuk meningkatkan ketahanan aus dan mengurangi gesekan. Pemilihan bahan sangat penting dalam memastikan umur panjang dan kinerja gear dalam berbagai aplikasi industri.

• Mekanisme Penguncian Sendiri

  Salah satu fitur pembeda dari gear bajang adalah mekanisme penguncian sendiri. Mekanisme ini dicapai melalui desain gigi berbentuk baji. Sudut baji sedemikian rupa sehingga gear menjadi semakin sulit untuk slip mundur di bawah beban. Fitur penguncian sendiri ini menjadikan gear bajang ideal untuk aplikasi di mana back-driving tidak diinginkan, seperti dalam mekanisme pengangkat dan mesin berat.

• Distribusi Beban

  Gear bajang dirancang untuk mendistribusikan beban secara merata ke seluruh gigi gear. Distribusi beban yang tepat sangat penting untuk mencegah konsentrasi tekanan setempat yang dapat menyebabkan aus atau kegagalan. Geometri gigi berbentuk baji dan pola keterlibatannya memastikan bahwa beban dibagikan di antara beberapa gigi, mengurangi risiko beban berlebih pada satu gigi dan memperpanjang umur operasional gear.

• Pelumasan dan Pemeliharaan

  Gear bajang membutuhkan pelumasan yang tepat untuk meminimalkan gesekan dan aus antar gigi gear. Pemeliharaan dan pelumasan secara berkala sangat penting untuk memastikan pengoperasian yang lancar dan memperpanjang umur gear. Sistem pelumasan dapat mencakup gemuk atau oli, yang diaplikasikan melalui reservoir atau sistem otomatis yang memastikan cakupan gigi gear yang konsisten.

• Sudut Gear

  Sudut gigi gear sangat penting dalam menentukan kemampuan penguncian gear dan kapasitas beban. Biasanya, sudutnya berkisar dari 30 hingga 60 derajat. Sudut yang lebih curam meningkatkan penguncian sendiri tetapi dapat mengurangi kemampuan gear untuk menahan beban berat tanpa risiko macet atau keausan berlebihan. Perancang harus menyeimbangkan faktor-faktor ini berdasarkan aplikasi yang dimaksudkan untuk memastikan kinerja optimal.

• Desain Profil

  Desain profil gigi merupakan aspek penting lainnya. Bentuk dan kontur gigi gear bajang memengaruhi karakteristik keterlibatan, distribusi beban, dan kemampuan penguncian sendiri. Perancang sering menggunakan profil gigi trapesium atau segitiga untuk mencapai keseimbangan yang diinginkan antara pengoperasian yang halus dan sifat penguncian sendiri. Alat desain berbantuan komputer (CAD) dan teknik simulasi canggih membantu mengoptimalkan profil gigi untuk aplikasi tertentu, memastikan kinerja yang efisien dan meminimalkan keausan dari waktu ke waktu.

Saran Mengenai Pengencangan/Pencocokan Gear Bajang

• Saran Pencocokan

  Mencocokkan gear bajang membutuhkan pertimbangan yang cermat untuk memastikan pengoperasian yang halus dan umur panjang. Mulailah dengan memilih gear dengan sudut tekanan yang sama, yang umumnya 14,5 derajat atau 20 derajat. Ini memastikan keterlibatan gigi yang tepat. Diameter pitch juga harus sama antara gear penggerak dan gear yang digerakkan untuk mempertahankan rasio kecepatan yang benar dan menghindari perubahan dalam fungsionalitas keseluruhan sistem. Saat memilih bahan, pertimbangkan kompatibilitas antara bahan gear dan kekerasannya untuk mencegah keausan dan robek yang berlebihan. Misalnya, memasangkan gear baja yang dikeraskan dengan bahan yang lebih lunak dapat menyebabkan keausan dini pada bahan yang lebih lunak. Selain itu, pastikan bahwa ukuran gear dan jumlah gigi kompatibel dengan sistem yang ada untuk mempertahankan torsi dan kecepatan yang diinginkan. Terakhir, persyaratan pelumasan harus dicocokkan untuk memastikan pengoperasian yang efisien dan mengurangi gesekan antara gigi gear.

  Saat memilih gear bajang untuk dicocokkan, perhatikan sudut baji. Gear bajang biasanya hadir dalam berbagai sudut, seperti 30, 45, atau 60 derajat. Mencocokkan sudut sangat penting karena memengaruhi keuntungan mekanis dan arah transmisi gaya. Sudut baji yang lebih curam memberikan keuntungan mekanis yang lebih besar tetapi membutuhkan lebih banyak usaha untuk menggerakkan baji. Pertimbangkan persyaratan khusus aplikasi saat memilih sudut. Bahan baji merupakan faktor penting lainnya. Bahan umum termasuk baja, aluminium, dan kayu keras seperti maple atau oak. Baji baja menawarkan kekuatan dan ketahanan tinggi, sehingga cocok untuk aplikasi tugas berat. Baji aluminium lebih ringan dan lebih mudah ditangani, ideal untuk alat-alat portabel. Baji kayu keras sering digunakan dalam aplikasi tradisional karena ketahanan alami dan stabilitasnya. Pastikan bahannya cocok dengan kapasitas beban dan kondisi lingkungan aplikasi.

• Saran Mengenai Pengencangan

  Saat menggunakan gear bajang, pastikan kesesuaian yang pas antara gear dan porosnya untuk mencegah slip atau ketidaksejajaran. Gunakan kunci atau sekrup pengunci untuk mengamankan gear dengan kuat pada poros. Selain itu, jaga pelumasan yang tepat antara gigi yang saling berhubungan untuk mengurangi gesekan dan keausan. Periksa secara berkala gear untuk melihat tanda-tanda keausan, seperti gigi yang terkelupas atau aus, dan gantilah jika perlu untuk memastikan pengoperasian yang lancar. Saat menangani gear berbentuk baji, gunakan alat yang tepat untuk menghindari kerusakan pada gigi atau tepinya. Jika gear merupakan bagian dari rakitan yang lebih besar, pastikan semua komponen disejajarkan dan disesuaikan dengan benar untuk mempertahankan kinerja optimal. Dalam aplikasi di mana gear mengalami beban berat, pertimbangkan untuk menggunakan gear yang terbuat dari baja yang dikeraskan atau paduan untuk meningkatkan kekuatan dan ketahanan. Selalu ikuti spesifikasi dan panduan pabrikan untuk pemasangan dan pemeliharaan untuk memperpanjang umur gear bajang dan memastikan pengoperasian yang andal di mesin Anda.

Tanya Jawab

T1: Apa saja keuntungan menggunakan gear bajang?

J1: Gear bajang memiliki beberapa keuntungan, termasuk kemampuan untuk mengirimkan torsi tinggi dalam ruang yang ringkas, sifat penguncian sendiri yang mencegah gerakan mundur tanpa rem tambahan, dan gerakan yang halus dan konsisten. Mereka sangat berguna dalam aplikasi yang membutuhkan kontrol yang tepat dan kapasitas beban yang tinggi.

T2: Dalam aplikasi apa gear bajang umumnya digunakan?

J2: Gear bajang digunakan dalam berbagai aplikasi, termasuk lift, hoist, vises, mesin perkakas, dan jenis konveyor tertentu. Kemampuan mereka untuk menangani beban berat dan memberikan pemosisian yang akurat menjadikan mereka cocok untuk tugas-tugas ini.

T3: Apakah gear bajang cocok untuk aplikasi kecepatan tinggi?

J3: Gear bajang umumnya tidak cocok untuk aplikasi kecepatan tinggi karena desainnya dan potensi peningkatan gesekan dan keausan. Mereka lebih sesuai untuk kecepatan rendah hingga sedang di mana torsi dan kapasitas beban merupakan hal yang penting.

T4: Bagaimana perbandingan gear bajang dengan jenis gear lainnya dalam hal efisiensi?

J4: Gear bajang dapat kurang efisien dibandingkan dengan beberapa jenis gear lainnya karena gesekan dalam mekanisme baji. Namun, fitur penguncian sendiri dan kemampuan mereka untuk mengirimkan torsi tinggi dapat mengimbangi pertukaran efisiensi dalam banyak aplikasi.

T5: Bisakah gear bajang digunakan dalam aplikasi horizontal dan vertikal?

J5: Ya, gear bajang serbaguna dan dapat digunakan dalam aplikasi horizontal dan vertikal. Desain mereka memungkinkan mereka berfungsi secara efektif dalam berbagai orientasi, sehingga cocok untuk berbagai pengaturan industri.
