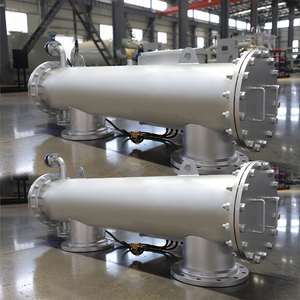

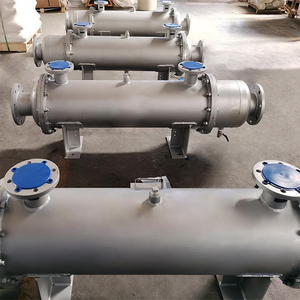

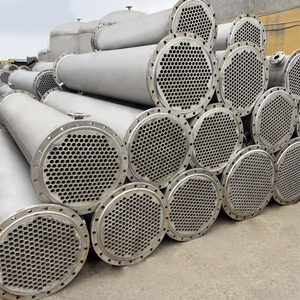

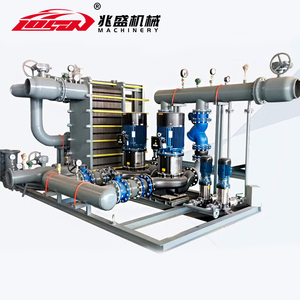

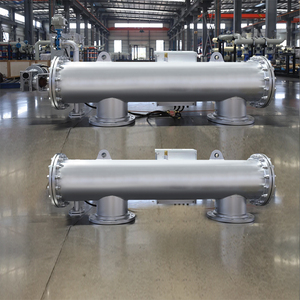

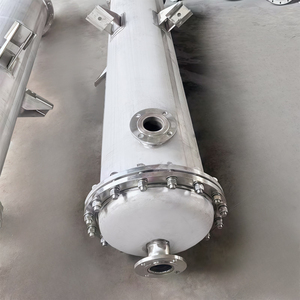

Penukar panas spiral

Jenis Penukar Kalor Spiral

Sebuah penukar kalor spiral memiliki lebih dari satu fungsi dalam pengaturan industri, dan jenisnya biasanya didasarkan pada struktur pendukung eksternal. Fungsi mesin ini adalah untuk mentransfer panas antar fluida dengan atau tanpa perubahan keadaan. Biasanya, penukar kalor memungkinkan fluida untuk bertukar panas tanpa bercampur. Penukar kalor spiral melakukan tugas yang sama tetapi di dalam saluran berbentuk spiral.

Penukar kalor spiral hadir dalam dua desain utama: semua-dilaskan dan berpelat. Pelat menawarkan opsi penyegelan yang dapat diganti, sedangkan unit yang sepenuhnya dilas tidak. Pelat juga memungkinkan pengangkatan baut dan mur, yang memberikan akses untuk membersihkan saluran di dalam. Pelanggan yang menginginkan pembersihan tetapi cukup berat dan kuat umumnya lebih menyukai unit berpelat. Di sisi lain, penukar kalor yang dilas sepenuhnya memiliki desain yang lebih kompak karena memiliki lebih sedikit bagian. Ini memberikan perlindungan kebocoran dan kemampuan tekanan yang lebih baik tetapi menimbulkan tantangan akses pembersihan. Konstruksi sederhana mesin ini, rangka integral, dan lebih sedikit bagian eksternal membantu menurunkan biaya operasional dan instalasi. Ini kedap bocor dan menempati ruang secara efisien di pabrik dan hemat biaya.

Penukar kalor spiral yang dilas memiliki konstruksi yang kuat karena lasan antara pelat penukar kalor, memungkinkan mereka untuk menangani tekanan dan suhu tinggi. Penukar kalor yang sepenuhnya dilas juga akan memiliki peringkat tekanan dan suhu yang lebih tinggi daripada desain berpelat atau hibrida. Unit yang dilas lebih kedap bocor daripada dua pilihan lainnya, sehingga lebih cocok untuk pekerjaan industri yang menuntut.

Penukar kalor yang dilas sepenuhnya dan sebagian mungkin disukai di mana fluida korosif membutuhkan pelat yang lebih tebal dan konstruksi yang lebih kokoh untuk bertahan lebih lama dan tidak terkorosi. Pilihan antara model yang dilas dan berpelat pada akhirnya tergantung pada frekuensi pembersihan, tekanan operasi, dan karakteristik fluida.

Penukar kalor spiral yang dilas juga cocok untuk aplikasi dengan perbedaan tekanan tinggi antara fluida, lingkungan kerja ekstrem, atau kendala ruang yang kompak. Mereka biasanya memiliki dukungan eksternal minimal, berat area perpindahan panas yang rendah, dan tinggi saluran dibandingkan dengan jenis penukar kalor spiral lainnya.

Penukar kalor spiral pipa ganda memiliki dua pipa paralel di dalam saluran spiral. Desainnya memungkinkan fluida dengan perbedaan suhu minimal 25 derajat Celcius untuk menempati area pipa bagian dalam untuk mencapai perpindahan panas. Penukar kalor pipa ganda ideal untuk laju aliran yang lebih kecil, area perpindahan panas yang lebih rendah, dan cairan dan gas yang lebih mudah. Konstruksi sederhananya membuatnya lebih hemat biaya tetapi membatasi kapasitas dan efisiensi dibandingkan dengan model lainnya.

Spesifikasi dan pemeliharaan penukar kalor spiral

Spesifikasi penukar kalor spiral bervariasi tergantung pada persyaratan aplikasi. Spesifikasi utama yang perlu diperhatikan adalah sebagai berikut.

• Dimensi

  Tinggi, lebar, dan panjang keseluruhan akan memengaruhi area perpindahan panas. Dimensi yang lebih besar umumnya akan memberikan area perpindahan panas yang lebih besar. Misalnya, dimensi tipikal untuk penukar kalor spiral industri adalah 1.700 mm x 700 mm x 1.500 mm.

• Area perpindahan panas

  Luas permukaan total penukar kalor menunjukkan jumlah panas yang dapat ditransfer. Area perpindahan panas biasanya dihitung berdasarkan volume dan luas permukaan. Misalnya, penukar kalor spiral industri dengan area perpindahan panas 10 meter persegi dapat mentransfer sekitar 1.000 kW panas.

• Bahan

  Penukar kalor spiral biasanya terbuat dari baja tahan karat, baja karbon, atau paduan eksotis. Bahan yang digunakan akan memengaruhi daya tahan dan ketahanan penukar kalor terhadap korosi. Contoh penukar kalor yang menggunakan baja tahan karat tahan asam adalah penukar kalor spiral higienis, yang dirancang untuk memenuhi standar yang ditetapkan oleh Food and Drug Administration (FDA).

• Suhu dan tekanan operasi

  Setiap penukar kalor spiral akan memiliki rentang suhu dan tekanan operasi yang sesuai. Menggunakan kondisi di luar rentang ini dapat menyebabkan kerusakan atau kegagalan. Misalnya, penukar kalor spiral industri memiliki rentang suhu operasi -50°C hingga +200°C dan tekanan operasi hingga 25 bar.

• Efisiensi

  Koefisien perpindahan panas menunjukkan laju perpindahan panas melalui penukar kalor. Koefisien perpindahan panas yang lebih tinggi menandakan kinerja perpindahan panas yang lebih baik. Misalnya, penukar kalor spiral memiliki koefisien perpindahan panas 300 W/m2K, yang menunjukkan bahwa ia mentransfer panas dengan laju 300 watt untuk setiap meter persegi luas permukaan per derajat Kelvin perbedaan suhu antara kedua fluida.

Penukar kalor membutuhkan pemeliharaan untuk memastikan pengoperasian yang efisien dan aman. Berikut adalah tips pemeliharaan untuk penukar kalor spiral.

• Inspeksi rutin

  Mulailah dengan mengembangkan jadwal pemeliharaan berdasarkan rekomendasi pabrikan dan kondisi operasi. Kemudian, periksa secara rutin tanda-tanda kebocoran, korosi, atau kerusakan. Selain itu, periksa parameter seperti penurunan tekanan, perbedaan suhu, dan laju aliran fluida untuk memastikan bahwa mereka berada dalam batas yang ditentukan. Jika ada kelainan yang diamati, selidiki dan ambil tindakan korektif segera.

• Pembersihan

  Tentukan jenis pembersihan penukar kalor spiral yang cocok untuk aplikasi tersebut dan ikuti prosedur yang direkomendasikan. Hindari menggunakan bahan kimia keras atau bahan abrasif yang dapat menyebabkan kerusakan. Selain itu, kendalikan dan pantau kondisi operasi penukar kalor secara otomatis untuk mencegah pengotoran dan degradasi yang tidak perlu. Jika memungkinkan, pasang filter dan saringan di hulu unit untuk menghilangkan padatan dan puing-puing.

• Perbaikan

  Gunakan suku cadang dan bahan asli untuk perbaikan dan penggantian untuk mempertahankan kinerja dan integritas penukar kalor. Jika tidak yakin tentang perbaikan, konsultasikan dengan teknisi atau penyedia layanan yang berkualifikasi.

• Keamanan

  Selalu isolasi dan turunkan tekanan penukar kalor sebelum melakukan pekerjaan pemeliharaan atau perbaikan. Ikuti prosedur penguncian/penandaan untuk mencegah pelepasan energi yang tidak disengaja.

Skenario penukar kalor spiral

Berikut adalah beberapa aplikasi industri di mana penukar kalor spiral paling cocok.

• Petrokimia

  Penukar kalor spiral efektif dalam menangani kebutuhan perpindahan panas yang beragam dan ketat yang sering ditemukan di sektor petrokimia. Desain yang kuat dari perangkat ini memungkinkan mereka untuk mengatasi suhu dan tekanan ekstrem yang biasanya ditemukan dalam prosedur petrokimia. Selain itu, penukar kalor spiral dapat secara efisien mengelola zat korosif dan fluida padat, memastikan pengoperasian yang tahan lama dan aman.

• Pengolahan

  Dalam pengolahan minyak, pemisahan dan perpindahan panas yang efektif dari berbagai jenis minyak sangat penting. Penukar kalor spiral dapat memenuhi kebutuhan ini dengan cepat mendinginkan atau memanaskan minyak yang berbeda. Selain itu, penukar kalor seperti itu mampu menahan suhu dan tekanan tinggi, sehingga menjamin pengoperasian yang aman dan stabil selama proses pengolahan minyak.

• Bahan kimia

  Penukar kalor spiral adalah perangkat serbaguna yang banyak digunakan dalam proses produksi kimia. Mereka melayani berbagai fungsi, seperti pendinginan, pemanasan, kondensasi, dan penguapan, sesuai dengan kebutuhan spesifik. Selain itu, penukar kalor ini mampu menangani berbagai jenis bahan kimia, termasuk zat korosif dan kental. Keuntungan lainnya adalah penukar kalor spiral menempati area yang relatif kecil dan dapat dengan mudah diintegrasikan ke dalam jalur produksi yang ada.

• Pengolahan makanan

  Penukar kalor spiral memainkan peran penting dalam prosedur pengolahan termal pengolahan makanan, seperti sterilisasi, pasteurisasi, dan pendinginan. Mereka memastikan bahwa makanan tetap segar sambil juga mempertahankan nilai gizinya dan rasanya. Selain itu, penukar kalor ini kompak dan mudah dipasang, sehingga cocok untuk digunakan di fasilitas pengolahan makanan di mana ruang terbatas dan standar kebersihan tinggi.

• Pembangkitan tenaga

  Penukar kalor spiral adalah komponen penting dalam pembangkitan energi. Mereka memungkinkan perpindahan panas antara berbagai fluida, menghasilkan uap yang dapat digunakan untuk menggerakkan turbin. Selain itu, penukar kalor spiral mampu berfungsi di bawah kondisi suhu dan tekanan tinggi, sehingga memastikan pengoperasian yang aman dan stabil selama seluruh proses pembangkitan tenaga.

• HVAC dan pendinginan

  Dalam sistem HVAC dan pendinginan, penukar kalor spiral digunakan untuk perpindahan panas antar berbagai fluida. Mereka dapat diterapkan dalam berbagai situasi seperti pemulihan panas, penukar kalor, dan dehumidifikasi. Selain itu, penukar kalor ini memiliki ukuran yang kompak dan mudah dipasang, yang cocok untuk sistem HVAC dan pendinginan dengan ruang terbatas tetapi efisiensi tinggi.

Cara memilih penukar kalor spiral

• Evaluasi persyaratan termal:

  Analisis kebutuhan termal spesifik aplikasi, termasuk laju perpindahan panas, suhu operasi, dan tekanan. Tentukan apakah kekompakan dan efisiensi tinggi penukar kalor spiral diperlukan untuk memenuhi persyaratan termal ini.

• Analisis karakteristik fluida:

  Pertimbangkan sifat fluida perpindahan panas yang terlibat, seperti jenisnya, viskositas, korosifitas, dan apakah mengandung partikel padat. Pastikan bahwa penukar kalor spiral dapat beradaptasi dengan karakteristik fluida ini dan pilih bahan dan opsi desain yang sesuai, jika perlu, untuk mencegah masalah seperti penyumbatan atau erosi.

• Pertimbangan ruang dan instalasi:

  Evaluasi ruang yang tersedia dan opsi instalasi untuk penukar kalor. Penukar kalor spiral umumnya lebih kompak daripada penukar kalor pelat dan rangka atau shell-and-tube, sehingga cocok untuk instalasi dengan ruang terbatas. Pastikan bahwa dimensi dan tata letak penukar kalor spiral sesuai dengan persyaratan instalasi.

• Persyaratan pemeliharaan:

  Pertimbangkan kebutuhan pemeliharaan penukar kalor spiral. Beberapa desain mungkin memerlukan pembersihan atau pemeliharaan yang lebih sering, terutama dalam aplikasi dengan fluida kotor atau yang mudah mengotor.

• Pertimbangan anggaran:

  Evaluasi anggaran keseluruhan untuk proyek dan biaya penukar kalor spiral. Meskipun penukar kalor spiral menawarkan keuntungan yang berbeda, biaya awal mereka mungkin lebih tinggi daripada beberapa jenis tradisional. Lakukan analisis biaya-manfaat untuk membenarkan investasi berdasarkan manfaat dan kinerja yang mereka berikan untuk aplikasi tersebut.

T&J

T1: Apa tren di pasar penukar kalor?

J1: Ukuran pasar penukar kalor global bernilai USD 15,62 miliar pada tahun 2022 dan diperkirakan akan mencapai USD 23,46 miliar pada tahun 2032. Pasar ini diminati karena kebutuhan penukar kalor yang signifikan di industri yang diminati seperti pembangkitan tenaga, minyak dan gas, petrokimia, kimia, HVACR, makanan dan minuman, dan farmasi, ditambah dengan meningkatnya industrialisasi di seluruh dunia.

T2: Apa saja aplikasi penukar kalor spiral?

J2: Beberapa aplikasi penukar kalor spiral termasuk minyak dan gas, kimia, pembangkitan tenaga, maritim, farmasi, pengolahan makanan, metalurgi, kertas dan pulp, konstruksi, HVAC, kriogenik, pengolahan air, dan refrigerasi.

T3: Apa keuntungan dari penukar kalor spiral?

J3: Penukar kalor heliks memiliki banyak keuntungan seperti menghemat ruang; desain penukar kalor spiral yang kuat; menghilangkan kebutuhan peralatan yang mahal dan besar; mudah dirawat; kinerja termal yang tinggi; menangani fluida kental dan padatan tersuspensi; dan perpindahan panas yang efektif.

T4: Apa kerugian dari penukar kalor spiral?

J4: Kekurangan dari penukar kalor spiral meliputi ketersediaan yang terbatas dan biaya yang tinggi.
