Pengiriman tingkat bahan bakar

Jenis-Jenis Pengirim Level Bahan Bakar

Pengirim level bahan bakar adalah perangkat yang digunakan untuk mengukur level bahan bakar dalam tangki. Perangkat ini tersedia dalam berbagai jenis yang sesuai untuk berbagai aplikasi. Berikut adalah beberapa jenis yang umum:

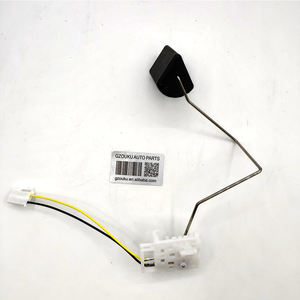

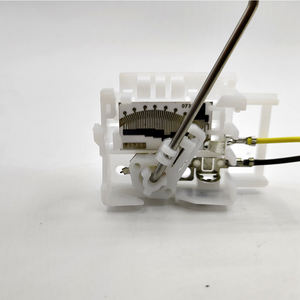

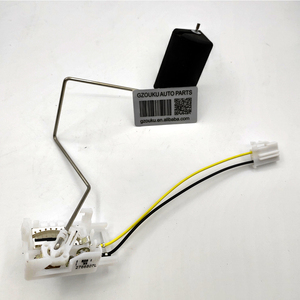

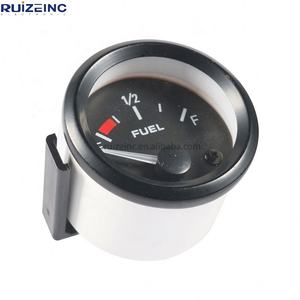

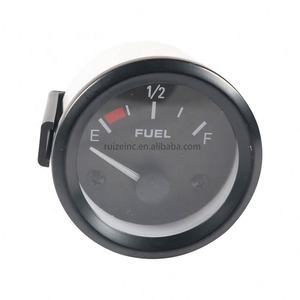

• Pengirim level bahan bakar resistif: Ini adalah jenis pengirim level bahan bakar yang paling umum. Perangkat ini menggunakan resistor variabel dan pengukur bahan bakar di dashboard untuk menunjukkan level bahan bakar. Pengirim dipasang di tangki bahan bakar. Perangkat ini memiliki pelampung yang terpasang pada resistor. Saat level bahan bakar tinggi, pelampung naik, dan resistansi berkurang. Saat level bahan bakar rendah, pelampung turun, dan resistansi meningkat. Nilai resistansi yang berubah mengirimkan sinyal ke pengukur bahan bakar, menunjukkan level bahan bakar. Pengukur di dashboard menunjukkan tangki penuh saat resistansi rendah dan tangki kosong saat resistansi tinggi.
• Pengirim level bahan bakar kapasitif: Sensor level bahan bakar kapasitif digunakan dalam aplikasi di mana presisi sangat penting, seperti penerbangan. Perangkat ini memiliki dua elektroda yang membentuk kapasitor. Level bahan bakar memengaruhi kapasitansi antara elektroda. Saat level bahan bakar naik, kapasitansi meningkat. Saat level bahan bakar rendah, kapasitansi berkurang. Pengukur bahan bakar mengukur perubahan kapasitansi dan menampilkan level bahan bakar.
• Pengirim level bahan bakar ultrasonik: Sensor level bahan bakar ultrasonik menggunakan gelombang ultrasonik untuk mengukur level bahan bakar. Perangkat ini memiliki pemancar dan penerima yang menghasilkan dan menerima gelombang ultrasonik, masing-masing. Level bahan bakar memengaruhi jarak antara pemancar dan penerima. Pengirim mengukur waktu yang dibutuhkan gelombang ultrasonik untuk melakukan perjalanan dan mencerminkan perubahan level bahan bakar. Sensor ini digunakan di kendaraan modern untuk pengukuran level bahan bakar yang akurat.
• Pengirim level bahan bakar radar: Pengirim radar menggunakan gelombang radar untuk mengukur level bahan bakar. Perangkat ini memiliki pemancar radar yang memancarkan pulsa gelombang mikro. Permukaan bahan bakar memantulkan pulsa kembali ke penerima. Jarak antara permukaan bahan bakar dan unit pengirim berubah sesuai dengan level bahan bakar. Unit ini terutama digunakan di tangki penyimpanan bahan bakar besar untuk pemantauan level jarak jauh.
• Pengirim level bahan bakar tanpa pelampung: Pengirim ini mengukur level bahan bakar tanpa bagian yang bergerak. Perangkat ini menggunakan teknik kapasitif atau resistif untuk menentukan level bahan bakar. Pelat sensor berdekatan satu sama lain di tangki kering. Perangkat ini memiliki nilai kapasitansi atau resistansi yang rendah. Saat tangki terisi dengan bahan bakar, pelat terendam dalam bahan bakar, meningkatkan massanya. Unit mendeteksi perubahan dan mengukur level bahan bakar. Sensor ini digunakan dalam aplikasi di mana keandalan dan perawatan rendah sangat penting.

Spesifikasi dan Perawatan Pengirim Level Bahan Bakar

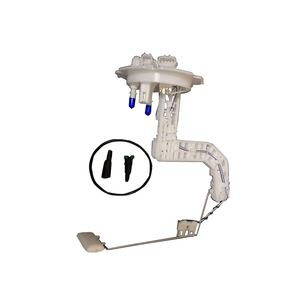

Sensor level bahan bakar digunakan untuk mengukur level bahan bakar dalam tangki. Perangkat ini menggunakan pelampung yang bergerak naik turun dengan level bahan bakar. Pelampung terpasang pada sensor yang mengirimkan sinyal ke pengukur bahan bakar di dashboard. Saat level bahan bakar berubah, posisi pelampung berubah, dan sensor mengirimkan sinyal yang berbeda ke pengukur. Hal ini memungkinkan pengemudi untuk melihat berapa banyak bahan bakar yang ada di tangki.

Spesifikasi Pengirim level bahan bakar adalah sebagai berikut:

• Rentang pengukuran: 0-190 ohm / 10-180 ohm / 0-5v / 0-1000 ohm.
• Tegangan operasi: 5V.
• Konsumsi arus: 10mA.
• Sinyal keluaran: Perubahan resistansi / tegangan linier.
• Diameter pemasangan: 25mm / 30mm / 38mm / 40mm / 45mm / 48mm/60mm.
• Bahan sensor: Baja tahan karat / plastik, PEEK, dan PTFE.
• Tingkat perlindungan: IP67 / IP68.
• Suhu pengoperasian: -40 hingga +85 derajat Celcius.
• Akurasi pengukuran: +/- 1mm.
• Panjang: 50-600mm / dapat disesuaikan.

Memelihara sensor bahan bakar sangat penting untuk memastikan pembacaan yang akurat dan menghindari potensi masalah. Berikut adalah beberapa tips perawatan umum untuk sensor bahan bakar:

• Inspeksi berkala: Sensor bahan bakar harus diperiksa secara teratur sebagai bagian dari inspeksi sistem bahan bakar. Perhatikan tanda-tanda keausan, korosi, atau kerusakan pada sensor dan komponennya.
• Kebersihan: Jaga agar sensor bahan bakar bersih dan bebas dari kotoran, endapan bahan bakar, dan kontaminan. Kontaminan dapat memengaruhi akurasi dan kinerja sensor dari waktu ke waktu.
• Koneksi listrik: Periksa koneksi listrik ke dan dari sensor bahan bakar. Pastikan semua koneksi kencang dan bebas dari korosi. Koneksi longgar atau terkorosi dapat menyebabkan pembacaan yang tidak akurat atau kegagalan sensor.
• Kalibrasi: Tergantung pada jenis sensor bahan bakar, kalibrasi berkala mungkin diperlukan untuk memastikan akurasi. Ikuti pedoman pabrik untuk interval dan prosedur kalibrasi.
• Ganti komponen yang aus: Jika ada komponen sensor bahan bakar, seperti pelampung atau potensiometer, yang menunjukkan tanda-tanda keausan atau kerusakan, ganti segera. Komponen yang aus dapat menyebabkan pembacaan yang tidak akurat dan memengaruhi pemantauan level bahan bakar.
• Pantau kinerja: Perhatikan kinerja sensor bahan bakar dari waktu ke waktu. Jika ada ketidakberaturan dalam pembacaan level bahan bakar atau fluktuasi, selidiki penyebabnya dan ambil tindakan yang tepat.

Cara Memilih Pengirim Level Bahan Bakar

Memilih unit pengirim level bahan bakar yang tepat untuk aplikasi tertentu membutuhkan pertimbangan beberapa faktor:

• Kompatibilitas:

  Pastikan unit pengirim level bahan bakar kompatibel dengan pengukur bahan bakar dan sistem kelistrikan kendaraan. Pertimbangkan impedansi (ohm) yang digunakan oleh pengukur bahan bakar, apakah resistansi rendah (10-73 ohm) atau tinggi (0-90 ohm).

• Jenis Bahan Bakar:

  Pertimbangkan jenis bahan bakar yang digunakan di kendaraan. Jika menggunakan bensin, unit pengirim standar bekerja dengan baik. Namun, untuk kendaraan diesel, pertimbangkan unit pengirim yang dirancang untuk aplikasi diesel karena perbedaan sifat bahan bakar.

• Ukuran dan Bentuk Tangki:

  Pertimbangkan ukuran dan bentuk tangki bahan bakar. Pilih unit pengirim yang dirancang untuk dimensi tangki dan yang pas di ruang yang tersedia.

• Akurasi:

  Pertimbangkan seberapa tepat pembacaan level bahan bakar harus. Beberapa unit pengirim menawarkan presisi yang lebih tinggi dan opsi kalibrasi yang lebih baik untuk aplikasi yang membutuhkan pemantauan bahan bakar yang akurat.

• Kualitas dan Ketahanan:

  Pilih unit pengirim dari produsen terkemuka yang dikenal menghasilkan produk berkualitas dan tahan lama. Cari unit dengan bahan berkualitas tinggi, seperti baja tahan karat atau lapisan tahan korosi, untuk menahan kondisi lingkungan bahan bakar yang keras.

• Pemasangan dan Perawatan:

  Pertimbangkan kemudahan pemasangan unit pengirim level bahan bakar dan kebutuhan perawatan jangka panjangnya. Beberapa unit mungkin memerlukan pemasangan profesional, sementara yang lain cocok untuk pemasangan DIY. Selain itu, pilih unit yang mudah dibersihkan dan dirawat dari waktu ke waktu.

Cara DIY dan Mengganti Pengirim Level Bahan Bakar

Mengganti unit pengirim level bahan bakar dapat dilakukan sebagai proyek DIY, tetapi hanya jika keterampilan, pengetahuan, dan pengalaman yang diperlukan tersedia. Berikut adalah langkah-langkah yang perlu diambil saat mengganti unit pengirim level bahan bakar.

• Kumpulkan alat yang diperlukan untuk pekerjaan tersebut. Beberapa alat yang diperlukan meliputi kacamata pengaman, penyangga jack, alat pemutus saluran bahan bakar, set soket, tang, dan unit pengirim baru. Pastikan area kerja berventilasi baik dan bebas dari api terbuka atau percikan sebelum memulai proyek. Ini karena uap bahan bakar sangat mudah terbakar.
• Lepaskan baterai: Temukan baterai dan lepaskan terminal negatif. Hal ini akan mencegah hubungan arus pendek atau percikan selama penggantian.
• Akses tangki bahan bakar: Tergantung pada desain kendaraan, tangki bahan bakar mungkin dapat diakses dari bawah kendaraan atau melalui panel servis di bagasi atau area kursi belakang. Jika diakses dari bawah kendaraan, gunakan penyangga jack untuk mengamankan kendaraan dan angkat dari tanah.
• Buang sebagian bahan bakar dari tangki: Membuang sebagian bahan bakar dari tangki akan mengurangi berat tangki bahan bakar dan memudahkan penanganan selama penggantian.
• Lepaskan saluran bahan bakar dan konektor listrik dari unit pengirim lama. Gunakan alat pemutus saluran bahan bakar dan tang untuk menghindari kerusakan saluran. Perhatikan perutean saluran bahan bakar dan koneksi listrik untuk memastikan pemasangan kembali yang benar.
• Lepaskan baut atau cincin pengikat yang menahan unit pengirim lama dan angkat unit pengirim lama dengan hati-hati dari tangki bahan bakar. Berhati-hatilah untuk tidak menjatuhkan puing-puing ke dalam tangki bahan bakar selama proses ini.
• Bersihkan bukaan tangki bahan bakar: Bersihkan area di sekitar bukaan tangki bahan bakar untuk mencegah kotoran dan puing-puing memasuki sistem bahan bakar.
• Pasang unit pengirim baru: Turunkan unit pengirim baru dengan lembut ke dalam tangki bahan bakar, memastikan keselarasan pin penempatan atau takik. Amankan unit dengan baut atau cincin pengikat, mengikuti spesifikasi torsi pabrik.
• Sambungkan kembali saluran bahan bakar dan konektor listrik: Sambungkan kembali saluran bahan bakar dan konektor listrik ke unit pengirim baru, memastikan perutean dan orientasi yang benar seperti yang tercatat selama pembongkaran.
• Sambungkan kembali baterai: Sambungkan kembali terminal negatif ke baterai, memastikan koneksi bersih dan aman.
• Hidupkan kendaraan dan periksa kebocoran: Putar kunci kontak ke posisi "hidup" tanpa menghidupkan mesin. Hal ini akan memberi tekanan pada sistem bahan bakar. Periksa saluran bahan bakar dan koneksi untuk tanda-tanda kebocoran. Jika tidak ada kebocoran, hidupkan mesin dan biarkan berjalan selama beberapa menit untuk memastikan pengoperasian unit pengirim baru yang benar.

T & J

T1: Apa itu unit pengirim level bahan bakar?

J1: Unit pengirim level bahan bakar adalah komponen dalam sistem pengukur bahan bakar yang mengukur level bahan bakar dalam tangki dan mengirimkan informasi ini ke pengukur bahan bakar.

T2: Di mana unit pengirim level bahan bakar berada?

J2: Unit pengirim level bahan bakar terletak di tangki bahan bakar, biasanya dipasang di bagian bawah.

T3: Bagaimana cara kerja unit pengirim level bahan bakar?

J3: Unit pengirim level bahan bakar terdiri dari pelampung, batang, dan resistor variabel. Saat level bahan bakar berubah, pelampung bergerak naik atau turun, menyebabkan batang bergerak. Gerakan ini mengubah resistansi dan mengirimkan sinyal listrik ke pengukur bahan bakar, menunjukkan level bahan bakar.

T4: Apa masalah umum dengan unit pengirim level bahan bakar?

J4: Masalah umum termasuk pembacaan level bahan bakar yang tidak akurat, pengukur bahan bakar macet, atau pembacaan yang berfluktuasi. Masalah ini dapat disebabkan oleh keausan, korosi, atau kontaminasi di tangki bahan bakar.

T5: Bagaimana cara mengganti unit pengirim level bahan bakar?

J5: Untuk mengganti unit pengirim level bahan bakar, tangki bahan bakar harus dikeringkan, dan tangki harus dilepas untuk mengakses unit pengirim. Setelah pembongkaran, unit pengirim lama dilepas dan diganti dengan yang baru. Sistem kemudian dirakit kembali dan diuji untuk pengoperasian yang benar.
