Udara ke penukar panas udara

Jenis Penukar Kalor Udara-ke-Udara

Penukar kalor udara-ke-udara adalah perangkat yang memungkinkan perpindahan panas antara dua aliran udara. Model yang berbeda bekerja berdasarkan prinsip yang berbeda.

• Penukar kalor aliran silang

  Dalam penukar kalor aliran silang yang khas, kedua aliran udara berada pada sudut tegak lurus satu sama lain. Udara suplai dan udara buang sering kali berada pada sudut 90 derajat. Desain ini memungkinkan energi panas untuk ditransfer antara dua fluida dengan mudah. Model ini populer di unit-unit pendingin ruangan.

• Penukar kalor aliran berlawanan

  Penukar kalor aliran berlawanan mirip dengan desain aliran silang. Namun, dalam model aliran berlawanan, kedua aliran udara bergerak dalam arah yang berlawanan. Desain ini membuat penukar kalor lebih ringkas. Selain itu, meningkatkan kinerja termal, menjadikannya lebih efisien daripada model aliran silang.

• Penukar kalor plat

  Penukar kalor plat terdiri dari beberapa plat yang ditumpuk bersama yang menciptakan saluran untuk dua fluida mengalir. Fluida bergantian. Salah satunya menjadi elemen pemanas sementara yang lainnya menjadi elemen pendingin. Desain ini sangat efisien dan bekerja dengan baik untuk unit-unit pendingin ruangan dan refrigerasi.

• Penukar kalor putar

  Penukar kalor putar, alias roda termal, memiliki drum melingkar yang dilengkapi dengan material penyerap panas. Selama pengoperasian, drum berputar dan memindahkan satu bagian ke aliran udara buang. Ia menyerap panas. Kemudian, bagian yang berbeda bergerak ke aliran udara segar tempat ia melepaskan panas. Penukar kalor putar sangat efisien dan menghemat banyak energi.

• Penukar kalor pemulihan entropi

  Perangkat pertukaran entropi juga dikenal sebagai perangkat aliran campuran. Ia memiliki pola aliran tegak lurus. Kedua fluida tersebut saling bertukar energi dan panas melalui membran pemisah. Membran memungkinkan transfer massa antara kedua fluida. Namun, ia menghentikan kedua fluida tersebut dari pencampuran. Perangkat pertukaran entropi sangat ideal untuk memulihkan energi dari aliran udara yang terkontaminasi.

Spesifikasi dan Pemeliharaan Penukar Kalor Udara ke Udara

Spesifikasi

• Rentang suhu: Penukar kalor umumnya bekerja di bawah rentang suhu tertentu. Penukar kalor udara-ke-udara dapat dioperasikan dalam rentang suhu sekitar -20 hingga 60 derajat Celcius.
• Laju aliran: Ini mengacu pada jumlah udara yang melewati penukar per satuan waktu, biasanya diukur dalam meter kubik per jam (m3/h). Laju aliran penukar kalor udara-ke-udara adalah, misalnya, 500 m3/h, yang mewakili volume udara yang ditangani oleh penukar.
• Efisiensi: Efisiensi penukar kalor udara-ke-udara umumnya dinyatakan menggunakan efisiensi pemulihan, yang menunjukkan persentase panas yang dipulihkan dari udara buang. Efisiensi pemulihan penukar kalor udara-ke-udara sekitar 60% hingga 90%.
• Penurunan tekanan: Ini adalah kehilangan tekanan udara yang dapat terjadi ketika udara melewati penukar kalor, yang memengaruhi sirkulasi sistem ventilasi. Penurunan tekanan penukar kalor udara-ke-udara sekitar 30 hingga 100 Pascal.
• Faktor bentuk: Penukar kalor udara-ke-udara dapat memiliki bentuk dan ukuran yang berbeda, seperti bulat, persegi, atau bentuk khusus, tergantung pada aplikasi dan persyaratan tertentu.

Pemeliharaan

• Pembersihan: Pembersihan rutin permukaan dan bagian dalam penukar kalor menggunakan deterjen ringan dan air dapat mencegah kotoran dan kontaminan memblokir penukar, yang memengaruhi perpindahan panas.
• Pemeriksaan: Periksa secara teratur kondisi penukar, termasuk integritas sirip, pipa, dll., untuk memastikan tidak ada korosi, kebocoran, atau kerusakan; pengguna dapat menggunakan pengukur tekanan atau cermin inspeksi untuk menguji dan mengamati.
• Penggantian: Jika penukar memiliki bagian yang supplaexd, pengguna harus mengganti bagian tersebut dengan segera untuk memastikan efisiensi dan kinerjanya, seperti penukar dengan kerusakan atau keausan pada segel.
• Perhatikan keadaan kerja: Perhatikan keadaan kerja penukar kalor udara-ke-udara, termasuk suhu, tekanan, kebisingan, dll., untuk menemukan masalah lebih awal dan mengatasinya. Pengguna dapat memeriksa dan memantau kinerja penukar kalor secara berkala.
• Perhatian terhadap kelembaban dan pencegahan kebocoran: Pastikan bagian dalam penukar kalor kering untuk menghindari jamur dan korosi. Sementara itu, periksa segel dan sambungan untuk memastikan tidak ada kebocoran udara dan berikan tindakan tahan kelembaban jika perlu.

Skenario

Penukar kalor udara-ke-udara memiliki banyak aplikasi dalam pengaturan industri, komersial, dan perumahan yang dapat memperoleh manfaat dari pemulihan energi dan ventilasi yang efisien.

• Sistem HVAC

  Penukar kalor udara-ke-udara sering digunakan dalam sistem HVAC untuk memulihkan panas dari udara buang sebelum keluar dari gedung. Panas yang dipulihkan ini digunakan untuk memanaskan udara segar yang masuk dari luar. Hal ini meningkatkan kualitas udara dalam ruangan sambil mempertahankan efisiensi energi.

• Ventilasi

  Di gedung-gedung, penukar kalor udara-ke-udara digunakan untuk menyeimbangkan kehilangan dan perolehan panas antara udara ventilasi dingin yang masuk dan udara dalam ruangan hangat yang keluar. Ini mencegah kepanasan dan pendinginan berlebihan di dalam ruangan, memungkinkan untuk peralatan pemanas atau pendingin yang lebih kecil.

• Proses Industri

  Penukar kalor udara-ke-udara mentransfer panas dari satu aliran proses industri ke aliran lainnya tanpa mencampur kedua aliran tersebut. Hal ini menghindari biaya dan kerumitan pemanasan atau pendinginan media. Mereka banyak digunakan di industri manufaktur di mana banyak aliran proses menghasilkan panas berlebih.

• Pengering

  Penukar kalor udara-ke-udara putar digunakan untuk memulihkan panas laten dari kelembaban di udara buang dari proses dehumidifikasi atau pengeringan. Panas yang dipulihkan digunakan untuk memanaskan udara hangat yang dialirkan ke proses pengeringan. Hal ini secara signifikan mengurangi konsumsi energi.

• Pusat Data

  Di pusat data tempat sejumlah besar panas dihasilkan oleh server, penukar kalor udara-ke-udara digunakan untuk mentransfer panas ini ke udara ventilasi luar. Hal ini memungkinkan pusat untuk menggunakan lebih sedikit pendingin ruangan dengan memanfaatkan udara luar sebagai media pendingin.

• Pertanian

  Penukar kalor banyak digunakan di rumah kaca dan peternakan unggas untuk memanaskan udara ventilasi yang masuk. Dengan memulihkan panas dari udara dalam ruangan yang hangat dan lembap, mereka memungkinkan kontrol iklim yang lebih baik, mengurangi biaya pemanasan, dan meningkatkan produktivitas hewan dan tumbuhan.

• Pusat Data

  Di pusat data tempat sejumlah besar panas dihasilkan oleh server, penukar kalor udara-ke-udara digunakan untuk mentransfer panas ini ke udara ventilasi luar. Hal ini memungkinkan pusat untuk menggunakan lebih sedikit pendingin ruangan dengan memanfaatkan udara luar sebagai media pendingin.

Cara Memilih Penukar Kalor Udara ke Udara

• Analisis persyaratan aplikasi

  Penukar kalor perlu dipilih berdasarkan persyaratan aplikasi (misalnya jenis bangunan, kapasitas, penurunan tekanan, suhu kerja dan kelembaban, dll.), serta kompatibilitas sistemnya (misalnya konektivitas, kontrol, dll.) dan interoperabilitas, untuk memastikan pembeli bisnis dapat memenuhi kebutuhan spesifik mereka.

• Analisis kinerja

  Pertimbangkan kinerja penukar kalor dalam aspek berikut, termasuk efisiensi perpindahan panas, penurunan tekanan, rasio pemulihan energi, dll. Efisiensi perpindahan panas mencerminkan kinerja perpindahan panas penukar, yang merupakan faktor utama yang memengaruhi pemulihan energi. Semakin rendah penurunan tekanan, semakin besar aliran udara, dan sebaliknya. Rasio pemulihan energi menunjukkan proporsi energi yang dipulihkan dari udara buang terhadap energi yang terkandung dalam udara buang.

• Kualitas dan keandalan

  Pilih kepatuhan terhadap standar kualitas dan keandalan. Selain itu, pilih penukar yang telah menjalani praktik operasional jangka panjang dan memiliki rekam jejak yang terbukti. Pembeli bisnis dapat merujuk pada evaluasi pengguna dan reputasi untuk memahami keandalan penukar dan kepuasan pengguna.

• Kehematan biaya

  Pada akhirnya, pembeli bisnis akan mempertimbangkan kehematan biaya penukar kalor udara-ke-udara, yang tidak hanya mencakup harga pembelian tetapi juga biaya pengoperasian jangka panjang. Biaya pengoperasian jangka panjang mencakup konsumsi energi, biaya pemeliharaan, dll., sedangkan konsumsi energi dipengaruhi oleh faktor-faktor seperti efisiensi perpindahan panas dan penurunan tekanan.

T&J

T1: Apa tren terbaru dalam penukar kalor udara-ke-udara?

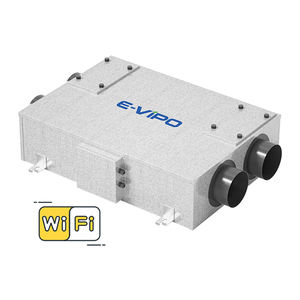

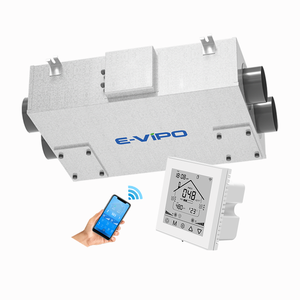

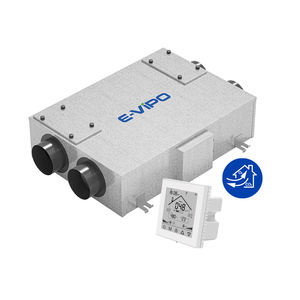

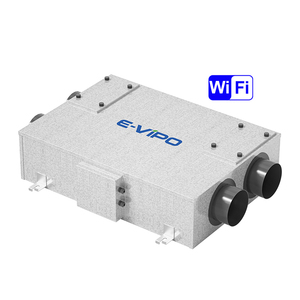

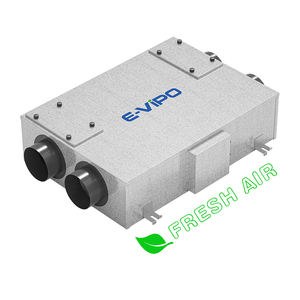

J1: Salah satu tren saat ini dalam penukar kalor udara-ke-udara adalah meningkatnya penggunaan ventilator pemulihan energi (ERV) di gedung-gedung komersial. Lebih banyak bisnis yang menyadari nilai memulihkan energi dari udara buang untuk mengurangi biaya pemanasan dan pendinginan.

T2: Apa saja kesulitan yang dihadapi pelanggan dengan penukar kalor udara-ke-udara?

J2: Masalah umum adalah penyumbatan permukaan pertukaran panas dengan debu atau puing-puing dari waktu ke waktu, yang menyebabkan penurunan efisiensi. Masalah lain adalah potensi kontaminasi silang antara aliran udara buang dan aliran udara segar yang masuk, yang dapat menimbulkan masalah kualitas udara dalam ruangan.

T3: Berapa umur pakai penukar kalor udara-ke-udara?

J3: Dalam kondisi optimal dan dengan pemeliharaan yang tepat, faktor-faktor seperti laju aliran udara dan paparan lingkungan yang korosif, penukar kalor dapat bertahan selama sekitar 10-15 tahun.

T4: Bagaimana pembeli penukar kalor udara-ke-udara mengevaluasi kinerjanya?

J4: Pembeli biasanya melihat efektivitas penukar kalor, yang menunjukkan persentase energi yang dipulihkan. Mereka juga mempertimbangkan penurunan tekanan, kapasitas, dan faktor pemulihan energi tahunan.
